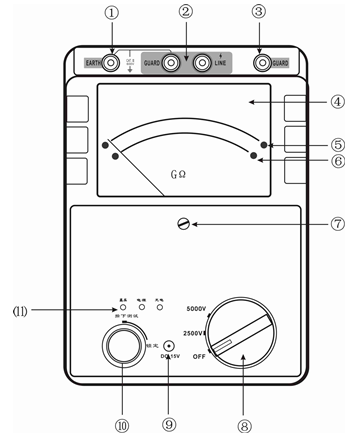

表2：结构图说明

序号

名    称

功     能

(1)

地端（EARTH）

接于被试设备的外壳或地上。

(2)

线路端（LINE）

高压输出端口，接于被试设备的高压导体上。

(3)

屏蔽端（GUARD）

接于被试设备的高压护环，以消除表面泄漏电流的影响。

(4)

双排刻度线

上档为绿色：500V/0.2GΩ～20GΩ，

1000V/0.4GΩ～40GΩ，

2500V/1 GΩ～100 GΩ，

5000V/2GΩ～200 GΩ。

下档为红色： 500V/0～400MΩ，

1000V/0～800 MΩ，

2500V/0～2000 MΩ，

5000V/0～4000 MΩ。

(5)

绿色发光二极管

发光时读绿档（上档）刻度。

(6)

红色发光二极管

发光时读红档（下档）刻度。

(7)

机械调零

调整机械指针位置，使其对准∞刻度线。

(8)

波段开关

可实现输出电压选择，电池检测，电源开关等功能

（9）

充电插孔

对于C型表，输入为直流15V

(10)

测试键

按下开始测试，按下后如顺时针旋转可锁定此键

（11）

状态显示灯

可显示高压输出，电源工作状态，充电状态等信息
