HNHGT型全自动互感器校验装置


所属类别:互感器检测及电能计量设备

说明书:下载

在线咨询:点击这里给我发消息

销售热线:027-88040496

产品介绍

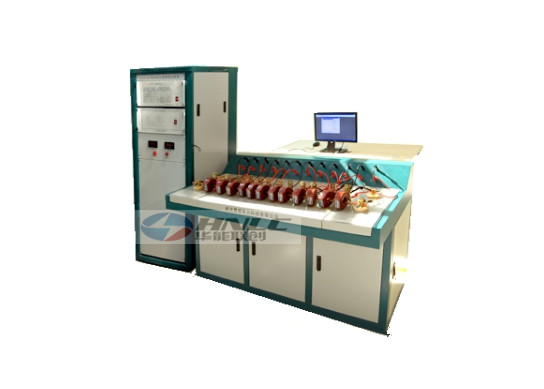

HNHGT型全自动互感器校验是我公司专门为电力系统和其他从事互感器检定单位研制开发的一款综合大型设备,该装置由极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。该设备采取虚拟仪器的设计概念,用户只需通过鼠标和键盘在计算机屏幕上的界面进行操作,输入互感器类型、量程、容量、准确度等级、功率因数等参数,即可完成对电流互感器和电压互感器的全自动测试,及对测试结果进行分析、计算和数据库管理,并可按用户的需求打印各种数据记录。

产品特征

1、能够有大屏幕显示,提供友好的操作界面,与丰富的测量信息

2、全自动互感器校验台采用单片机来实现测量、控制、显示等功能

3、自动切换电压和电流负载,避免了电压和电流负载的人工切换。

4、该装置在多只电流互感器测量速度方面有了质的提高,在3-5分钟的时间里可测量十二只任何变比的电流互感器。

5、该装置细调节采用了程控源技术,使测试点的定位更加快速、准确。

6、本全自动互感器校验台能够达到2级

7、具备良好的捉住措施,能够及时告之用户错误信息

8、该装置一次可检定十二支电流互感器。在检定过程中可进行顺序检定、特定检定;拆接方便,其中一支进行测量时,另一支可同时进行退磁。

产品别称

互感器校验仪、全自动互感器校验台、互感器校验装置、互感器校验台、全自动电流互感器校验台、互感器检定装置、全自动电压互感器校验台、室内互感器校验装置

技术参数



被试品范围

CT/PT/Y/Z

测量范围

同相分量(%):0.0001~200.0  分辨率:0.0001

正交分量(%):0.001~999.9  分辨率:0.001

阻抗(Ω):0.0001~60.0  分辨率:0.0001

导纳(ms):0.0001~60.00  分辨率:0.0001

基本误差

同相分量:△X=±(X×2%+Y×2%) ±2个字

正交分量:△Y=±(X×2%+Y×2%) ±2个字

“△X”、“△Y”仪器的显示值

“2个字”仪器的量化误差

准确等级

1级/2级

百分表

一级   输出电流、输出电压

工作范围

电流:(1%~149%)In(In=5A)   (5%~149%)In(In=1A)

电压:(1%~149%)Un    (Un=120V,150V,100V,100/V)

     (1%~199%)Un    (Un=100/3V)
