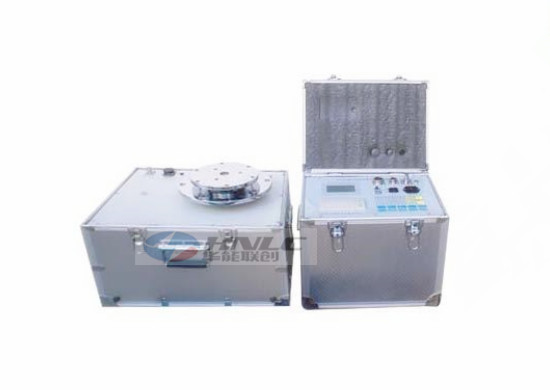

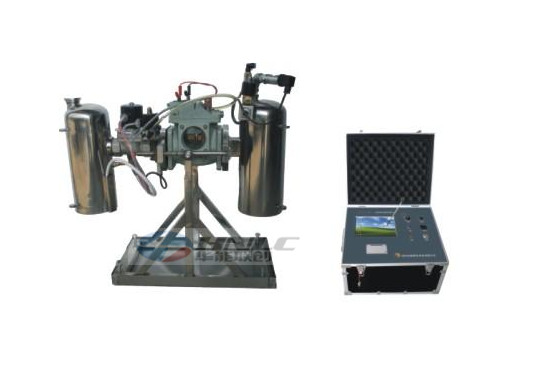

HNRLC-509 瓦斯(气体)继电器校验仪


所属类别:继电保护、二次回路测试设备

说明书:下载

在线咨询:点击这里给我发消息

销售热线:027-88040496

产品介绍

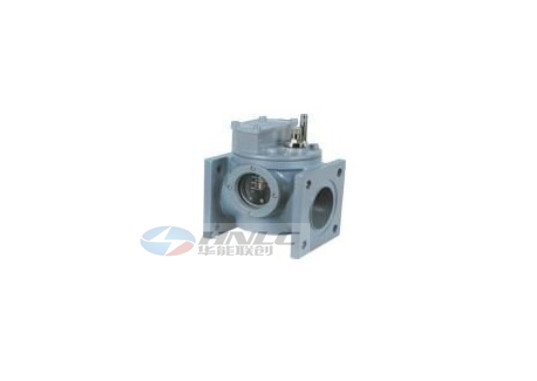

HNRLC-509 瓦斯(气体)继电器校验仪是一种电力变压器用气体继电器流速定值、密封压力、容积值、压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术,通过检测高精度压力传感器,模拟变压器内部故障时,瞬时爆破脉冲压力方法计算出流速定值,以达到检测气体继电器重瓦斯保护动作;采用精密容器结合微压传感器,检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值;通过模拟变压器内部故障时压力释放阀保护动作过程,检测压力释放阀开启性能检测、关闭性能检测、密封性能检测。

产品特征

1.使仪器在确保检测精度前提下,采用了小型化的设计,控制部分外壳采用铝合金箱,更适用于野外现场检测。

2.本检测系统使用先进的微控制技术,使气体继电器和压力释放阀检测系统集成一体化。

3.HNRLC-509 瓦斯(气体)继电器校验仪中加入了压力释放阀的密封性能检测系统,使整机一体化程度更高。

4.本产品中增加了被试件的型号管理系统,使仪器在检测过程中对应不同的被试件动作特性,有对应的检测曲线,从而使精度符合国内外标准校验台检验的要求。

产品别称

气体继电器校验仪、瓦斯继电器检测仪、气体继电器压力释放阀校验仪、瓦斯继电器校验台、气体继电器测试仪,瓦斯继电器校验仪。

技术参数

使用环境:

1.工作环境:+10 — 40℃;相对湿度< 85%;

2.电气采用:AC220V±5%,总功率170w;

3.控制系统:AC220V,功率50w;

4.执行系统:AC220V,功率120w。

1. 气体继电器检测

1) 流速检测:0.5~1.6m/s,最小显示分辨率0.01m/s,精度0.5级;

2) 容积检测:0~400ml,最小显示分辨率0.1ml,最大误差≤5%;

3) 密封检测:0~150KPa;最小显示分辨率0.1KPa,精度0.5级;

4) 试验介质:#25变压器油;

5) 执行标准:DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。

2. 压力释放阀检测

1) 开启检测:0~150KPa,最小显示分辨率0.1KPa,精度0.5级;

2) 关闭检测:0~120KPa,最小显示分辨率0.1KPa,精度0.5级;

3) 密封检测:0~150KPa,最小显示分辨率0.1KPa,精度0.5级;

4) 试验介质:空气;

5) 执行标准:JB/T7060-2004【变压器用压力释放阀试验导则】压力释放阀开启、关闭、密封检测。



外形尺寸

1.控制系统55×25×30cm,重量15kg;

2.气体继电器70×40×65cm,重量55kg;

3.压力释放阀 50×40×40cm,重量25kg。
