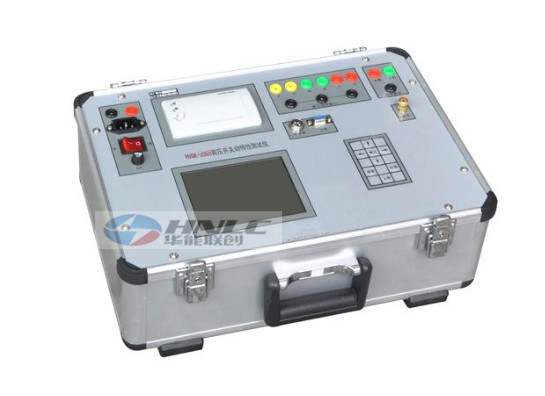

HNGK-508断路器开关动特性测试仪


所属类别:断路器、开关检测设备

说明书:下载

在线咨询:点击这里给我发消息

销售热线:027-88040496

产品介绍

HN-508断路器开关动特性测试仪抗干扰能力强、内置大功率断路分合闸电源、可掉电保存多组试验数据和波形、独特的速度自定义分析功能、能测速传感器、专业技术,体积小巧,安装简单,使用方便,外观美等优点

HN-508断路器开关动特性测试仪用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验并能测试石墨触头开关的特性。专业技术,成熟品质。

产品特征

产品性能说明:

1、时 间:12个断口的固有分、合闸时间,同相同期、相间同期。

2、重 合 闸:每断口的合-分(金短时间),分-合(无电流间隔时间),分-合-分。

3、弹 跳:合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。

4、石墨触头:3路石墨触头参数测试,6路石墨触头参数测试。

5、速 度:刚分、刚合速度,最大速度,重合闸速度,时间—行程特性曲线。

6、电 流:分、合闸线圈的分、合闸电流值、电流波形图。

7、行 程:总行程,开距,超行程,过冲行程,反弹幅值。

8、动作电压:机内提供DC30-250V/20A(瞬时工作)数字可调断路器动作电源,自动完成断路器的低电压动作试验。

产品特征说明:

1.主机为工控操作机。

2.超强的抗干扰能力,在500KV变电站试验,也能轻松试验,精确测量。

3.西门子石墨触头开关测试,能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。

4.万能通用测速传感器,直线行程传感器,旋转传感器,安装极为方便、简捷。

5.开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

6.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

7.主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间。可直接使用U盘保存转移数据。

8.主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱,中文菜单操作,使用方便,内置打印机快速打印所有数据及图谱。 液晶对比度电子调节、断电记忆。

9.仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》,可与PC机联机操作,试验结果直接存入硬盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。

10.刚分、刚合速度定义编制了相应的分析软件,根据需要,任意分析,适用于国内外任何一家开关厂生产的任一型号开关的测速。

产品别称

断路器测试仪、断路器动特性分析仪、高压开关机械特性测试仪、高压开关动特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器机械特性测试仪、开关特性测试仪、开关机械特性测试仪

技术参数

时 间:





量程

误差

普通金属触头开关

4000.0ms 分辨率 0.1ms

  1、100ms以内 0.1ms±1个字
2、100ms以上 0.1%±1个字
3、同期 ±0.1ms

石墨触头开关

  4000.0ms 分辨率:0.1ms

误差:0.2%±1个字

同期 ±0.1ms

行 程:





量程

分辨率

误差

真空断路器

50.0mm

0.1mm

1%±1个字

Sf6断路器

300.0mm

少油断路器

1000.0mm



 1、速度:量程:20.00m/s    分辨率0.01m/s
       误  差:(1)0~2m/s以内:±0.1m/s±1个字
                     (2)2m/s以上: ±0.2m/s±1个字
 2、电 流:量程:20.00A      分辨率:0.01A
 3、输入电源:220V±10% 50Hz
 4、使用环境:-20℃--40℃ 湿度:≤75%RH
 5、外形尺寸:380mm(L)×300mm(W)×350mm(H)
